Il manuale tecnico definitivo per il nastro per la riparazione di condotte HVAC: prestazioni, applicazione e standard tecnici

L'importanza critica della sigillatura dei condotti

Un sistema di condotti compromesso è più di un piccolo inconveniente; è una fonte primaria di spreco energetico e di sollecitazioni meccaniche. Utilizzeo prestazioni elevate Nastro per riparazione di condotte HVAC affronta diverse preoccupazioni operative critiche:

• Efficienza energetica: Secondo gli audit energetici del settore, i condotti che perdono possono ridurre l’efficienza del sistema dal 20% al 30%. Una corretta sigillatura garantisce che l'aria condizionata raggiunga la destinazione prevista senza perdite termiche.
• Qualità dell'aria interna (IAQ): I giunti non sigillati possono aspirare polvere, particelle isolanti in fibra di vetro e umidità da spazi non condizionati come vespai o soffitte.
• Longevità del sistema: Mantenendo pressione statica , il motore del ventilatore HVAC non deve lavorare troppo per compensare la perdita d'aria, prolungando così la durata delle apparecchiature meccaniche.

Definizione del ruolo del “nastro di riparazione”.

Il termine "nastro di riparazione" in un contesto HVAC professionale si riferisce a una categoria di nastri che soddisfano specifiche UL (Underwriters Laboratories) standard. Questi nastri non sono semplicemente strisce adesive ma fungono da a tenuta strutturale . Devono fornire un legame permanente a vari substrati, tra cui acciaio zincato, alluminio e condutture flessibili in polietilene.

Confronto dei parametri tecnici: perdita di energia rispetto a sistemi sigillati

Per quantificare l'impatto della sigillatura di livello professionale, la tabella seguente illustra le differenze di prestazioni tra un sistema con perdite tipiche rispetto a uno rinforzato con materiali di alta qualità. Nastro per riparazione di condotte HVAC .

Metrica delle prestazioni	Sistema non sigillato/perdente	Sigillato con nastro professionale
Mantenimento della pressione statica	Incoerente/Basso	Stabile/alta efficienza
Tasso di perdita d'aria	Perdita del 15% - 40%.	<5% di perdita
Consumo energetico	Alto (Cicli aumentati)	Ottimizzato (autonomia inferiore)
Barriera contro l'umidità	Inesistente (incline alla formazione di condensa)	Superiore (previene la CUI)
Durata utile della guarnizione	< 1 anno (guasto del nastro adesivo)	20 anni (acrilico classificato UL)

Stabilità operativa

Affinché una riparazione possa essere considerata professionale, il Nastro per riparazione di condotte HVAC deve offrire una soluzione “permanente”. Ciò richiede un adesivo in grado di gestire ciclo termico -la ripetuta espansione e contrazione dei condotti metallici mentre il sistema passa dalla modalità di riscaldamento a quella di raffreddamento. Utilizzano nastri di alta qualità adesivi acrilici solventi che effettivamente rafforzano il loro legame nel tempo, garantendo che il sistema rimanga ermetico durante tutto il suo ciclo di vita operativo.

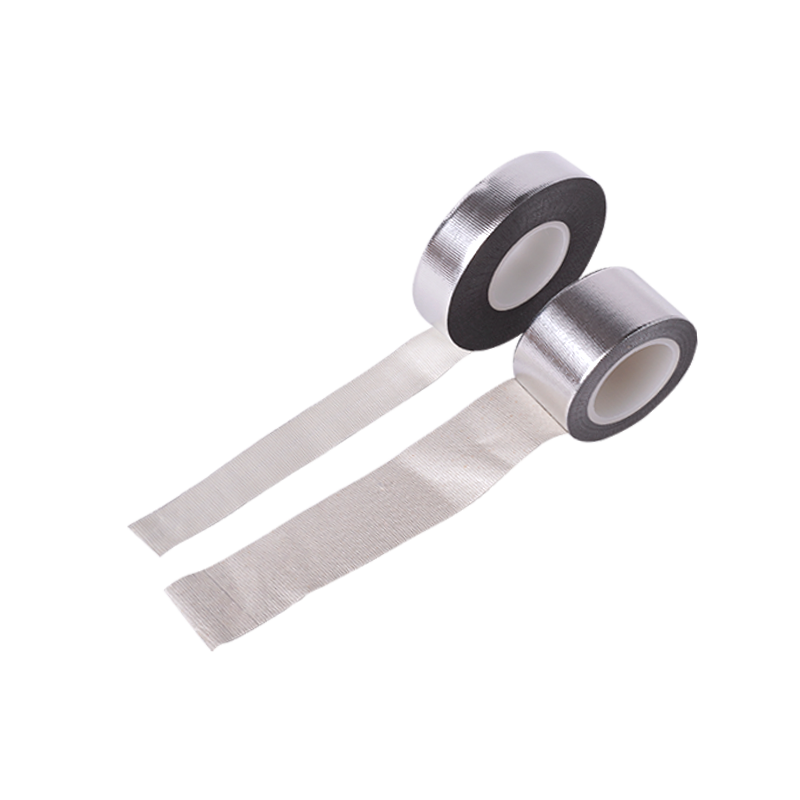

1. Nastro in foglio di alluminio (lo standard professionale)

Il nastro in foglio di alluminio è la scelta principale per sigillare condutture metalliche rigide. È costituito da un supporto in alluminio "morbidissimo" rivestito con un materiale ad alte prestazioni adesivo acrilico solvente . La sua natura metallica lo rende un'assoluta barriera al vapore, impedendo qualsiasi scambio di aria o umidità nelle giunzioni.

• Riflessione termica: L'elevata emissività consente di riflettere il calore radiante, mantenendo la temperatura dell'aria all'interno del condotto.
• Stabilità inorganica: A differenza della plastica, l'alluminio non si degrada Esposizione ai raggi UV o stress ossidativo.
• Diffusione della fiamma: Naturalmente non combustibile e conforme alle severe norme antincendio edili.

2. Nastri certificati UL 181A-P e 181B-FX

Negli appalti professionali, i nastri devono spesso soddisfare specifiche esigenze Sottoscrittori Laboratori (UL) norme per superare le ispezioni edilizie. Questi non sono solo tipi di materiali ma classificazioni delle prestazioni normative.

• UL 181A-P: Specificamente progettato per pannello rigido in fibra di vetro . Questi nastri solitamente presentano una lamina resistente e un adesivo specializzato che si lega alla superficie fibrosa.
• UL 181B-FX: Progettato per condotti d'aria flessibili e chiusure. Questi nastri sono spesso basati su pellicola (BOPP) o supportati da tessuto per consentire il movimento e l'espansione dei tubi flessibili.

3. Nastri sigillanti in mastice

Per riparazioni che coinvolgono spazi ampi o superfici irregolari, i nastri mastici forniscono uno spesso strato di gomma butilica o asfalto modificato. Agiscono come una "guarnizione in un rotolo", fornendo uno spessore straordinario per riempire i vuoti strutturali dove i nastri a film sottile standard potrebbero cedere.

Confronto dei materiali tecnici

La tabella seguente mette a confronto le specifiche tecniche primarie per quelle più comuni Nastro per riparazione di condotte HVAC categorie utilizzate in ambienti industriali e residenziali.

Proprietà tecnica	Nastro in foglio di alluminio	UL 181B-FX (pellicola/tessuto)	Nastro mastice butilico
Materiale di supporto	Alluminio morbidissimo	BOPP/Tessuto metallizzato	Butile laminato con pellicola
Tipo adesivo	Acrilico solvente	Acrilico ad alta aderenza	Composto di gomma butilica
Intervallo di temperatura	Da -35°C a 120°C	Da -20°C a 90°C	Da -40°C a 110°C
Permeabilità al vapore	0,00 Permanenti (Assoluto)	Da basso a moderato	Basso
Conformabilità	Eccellente (Stampi per modellare)	Superiore (flessibile)	Moderato (alto spessore)
Substrato ideale	Pannello in metallo/lamina zincato	Condotto flessibile in polietilene	Giunti irregolari/aeratori del tetto

4. Chimica adesiva: acrilico contro gomma

Durante la revisione Nastro per riparazione di condotte HVAC , la scelta dell'adesivo è fondamentale quanto il supporto. Adesivi acrilici sono preferiti per applicazioni a lungo termine perché resistenti al calore e ai raggi UV, anzi diventando più resistenti nel tempo. Adesivi a base di gomma offrono una "adesività iniziale" molto più elevata (presa istantanea), utile per un rapido assemblaggio in ambienti interni temperati, ma potrebbe fallire in condizioni estreme ciclo termico nel corso di diverse stagioni.

1. Forza di adesione e adesione tramite peeling

Forza di adesione si riferisce alla capacità del nastro di aderire a substrati specifici, come acciaio zincato, alluminio o plastica. I nastri di livello professionale vengono testati utilizzando il ASTM D-3330 standard per misurare la "pelatura adesione": la forza richiesta per rimuovere il nastro da una superficie.

• Virata iniziale: La presa immediata dell'adesivo al contatto.
• Obbligazione a lungo termine: La capacità dell'adesivo (tipicamente acrilico solvente) di "bagnare" e creare un legame chimico permanente nell'arco di 24-72 ore.

2. Resistenza alla trazione e resistenza alla perforazione

Poiché i sistemi HVAC sono pressurizzati, il nastro deve possedere un'elevata pressione resistenza alla trazione per resistere allo scoppio o allo strappo delle cuciture. Resistenza alla perforazione è altrettanto vitale, soprattutto quando si sigillano condotti in vespai o solai dove possono verificarsi danni meccanici durante la manutenzione ordinaria.

3. Potenza termica e temperatura di servizio

Le condutture sperimentano condizioni estreme ciclo termico . Il nastro deve rimanere flessibile in inverno (durante i cicli di riscaldamento) e mantenere la sua resistenza al taglio in estate (durante il raffreddamento). Alta qualità Nastro per riparazione di condotte HVAC è classificato per un “intervallo di temperature di servizio” che supera di gran lunga le condizioni ambientali standard.

Confronto tecnico delle metriche prestazionali

La tabella seguente fornisce uno sguardo comparativo sui parametri prestazionali richiesti per diversi ambienti di sigillatura dei condotti.

Metrica delle prestazioni	Grado residenziale standard	Grado industriale ad alte prestazioni
Adesione mediante distacco (all'acciaio)	40 - 50 once/pollice	60 - 100 once/pollice
Resistenza alla trazione	20 - 25 libbre/pollice	35 - 50 libbre/pollice
Temp. minima di applicazione	10°C (50°F)	-20°C (-4°F) (grado per tutte le stagioni)
Temp. massima di servizio	80°C (176°F)	Da 120°C a 150°C (248°F - 302°F)
Indice di diffusione della fiamma	<25	< 10 (alta sicurezza)
Indice sviluppato del fumo	<50	< 10 (alta sicurezza)

4. Resistenza al taglio e resistenza al “creep”.

In un condotto verticale o in un plenum ad alta pressione, il nastro è soggetto a "taglio", una forza di scorrimento. Resistenza al taglio (o resistenza al creep) misura la capacità dell'adesivo di resistere allo scivolamento dal substrato sotto un carico costante. Per Riparazione di condotti HVAC , è necessaria un'elevata resistenza al taglio per evitare che il nastro si allenti o si stacchi ai bordi nel corso degli anni di funzionamento.

5. Permeabilità del vapore acqueo (classificazione Perm)

La funzione principale di una guarnizione del condotto è quella di agire come a barriera al vapore . Il Valutazione permanente misura la quantità di vapore acqueo che può passare attraverso il nastro. Una valutazione di 0,00 (ottenuta da un foglio di alluminio solido) è il punto di riferimento per la prevenzione condensazione e l’ingresso di umidità, che sono le principali cause di ruggine e crescita microbica all’interno degli strati isolanti.

1. Sigillatura di condotte metalliche rigide

Nei sistemi commerciali e residenziali ad alta velocità, condotti in acciaio zincato sono lo standard. Giunti, giunture e collegamenti a flangia sono soggetti a perdite d'aria a causa delle vibrazioni e dell'espansione termica. Nastro in foglio di alluminio è la soluzione principale in questo caso, fornendo una tenuta metallo-metallo che preserva la tenuta del sistema pressione statica .

• Applicazione: Sigillatura di cuciture longitudinali e giunti circonferenziali.
• Vantaggio: Crea un legame ermetico che non viene influenzato dalle alte temperature degli scambiatori di calore del forno.

2. Collegamenti e riparazioni dei condotti flessibili

I condotti flessibili sono costituiti da un'elica metallica incapsulata in un rivestimento polimerico, circondato da un isolamento in fibra di vetro e da una barriera al vapore. La riparazione di questi richiede un nastro ad alta conformabilità and allungamento . UL 181B-FX i nastri nominali sono obbligatori per queste applicazioni per garantire che la guarnizione possa muoversi con il condotto senza rompersi.

• Applicazione: Collegamento di condotti flessibili ai decolli o riparazione di forature accidentali nella giacca esterna.
• Vantaggio: Evita la “sudorazione” (condensa) ripristinando l'integrità della barriera al vapore esterna.

3. Rinforzo del pannello condotto in fibra di vetro

I pannelli canalizzati sono fogli rigidi di fibra di vetro ad alta densità. Quando questi pannelli vengono trasformati in condotti, gli angoli e i giunti con “scanalatura a V” devono essere sigillati. Ciò richiede in genere un nastro UL 181A-P -che può penetrare la superficie fibrosa per creare a legame strutturale .

Confronto tecnico: requisiti applicativi per substrato

La tabella seguente illustra come cambiano i requisiti tecnici in base allo specifico componente HVAC da riparare.

Tipo di substrato	Grado del nastro consigliato	Sfida applicativa chiave	Proprietà nastro richiesta
Acciaio zincato	Foglio resistente (50μm)	Residui di olio e vibrazioni	Elevata resistenza al taglio
Poliestere flessibile	UL 181B-FX (pellicola/tessuto)	Movimento ed espansione	Elevato allungamento/flessibilità
Pannello in fibra di vetro	UL 181A-P (Lamina)	Superficie porosa e polverosa	Adesivo acrilico a penetrazione profonda
Condotto esposto all'aperto	Lamina/mastice stabilizzato ai raggi UV	Luce solare diretta e pioggia	Resistenza agli agenti atmosferici e all'ossidazione

4. Rivestimento isolante e riparazione della barriera al vapore

Mantenere il involucro termico di un edificio richiede che tutto il rivestimento isolante (FSK - Foil, Scrim, Kraft) rimanga intatto. Nastro per riparazione di condotte HVAC viene utilizzato per riparare gli strappi nel rivestimento isolante. Se lasciata aperta, l'aria carica di umidità può raggiungere la superficie fredda del condotto, provocando l'accumulo di acqua liquida ed eventualmente corrosione del sistema o collasso dell'isolamento.

5. Tenuta del plenum ad alta pressione

Il plenum è il collettore centrale dove la pressione dell'aria è massima. Per sigillare il collegamento tra l'unità di trattamento dell'aria e il plenum è necessario a nastro sigillante per carichi pesanti , spesso a mastice butilico , per resistere alla costante turbolenza meccanica e all'impatto dell'aria ad alta velocità. Ciò impedisce i rumori "fischi" comunemente associati a piccole perdite d'aria nelle zone ad alta pressione.

1. Preparazione della superficie critica

L'adesione è un processo chimico e meccanico. La maggior parte Condutture HVAC è rivestito con un sottile strato di olio per macchine derivante dal processo di produzione oppure potrebbe aver accumulato polvere e ossidazione nei sistemi esistenti. Una superficie “pulita al tatto” è obbligatoria affinché l’adesivo si “bagni” correttamente.

• Pulizia: Utilizzare un solvente a rapida evaporazione (come alcol isopropilico) per rimuovere oli, grasso e umidità.
• Sbavatura: Assicurarsi che i bordi metallici siano piatti; viti sporgenti o sbavature taglienti possono forare il supporto del nastro e creare a perdita di pressione .
• Secchezza: Non applicare mai il nastro su una superficie con condensa attiva, poiché ciò crea una barriera tra l'adesivo e il substrato.

2. La tecnica “Squeegee” per l'attivazione della pressione

Utilizzo di nastri di riparazione professionali adesivi sensibili alla pressione (PSA) . Spesso lisciare semplicemente il nastro con la mano non è sufficiente. Per garantire massima adesione alla pelatura , è necessario utilizzare una spatola di plastica o uno strumento specifico per la levigatura.

• Eliminazione dei vuoti: Una forte pressione spinge l'adesivo nella micro-topografia del pannello in metallo o lamina.
• Rimozione delle bolle d'aria: L'aria intrappolata sotto il nastro si espanderà e si contrarrà durante l'operazione ciclo termico , indebolendo infine il legame.

3. Gestione dei limiti di temperatura ambientale

La temperatura durante il momento dell’applicazione influisce in modo significativo sulla “adesività iniziale”. Se il metallo è troppo freddo, l'adesivo diventa rigido e non riesce a penetrare nei pori della superficie. Al contrario, il calore eccessivo può rendere l'adesivo troppo fluido per un posizionamento immediato.

Confronto tecnico: condizioni applicative e prestazioni delle obbligazioni

La tabella seguente illustra l'impatto delle variabili di installazione sul risultato tenuta strutturale .

Variabile	Pratica subottimale	Migliori pratiche professionali	Impatto sull'integrità della tenuta
Condizione della superficie	Metallo polveroso/oleoso	Pulito con solvente/asciutto	Aumenta l'adesione di >60%
Temp. di applicazione	Sotto i 5°C (41°F)	Da 10°C a 40°C (da 50°F a 104°F)	Garantisce la corretta "bagnatura" dell'adesivo
Pressione applicata	Solo levigato a mano	Racla/rullo duro	Previene lo sbandamento dei bordi e le perdite
Margine di sovrapposizione	Meno di 1 pollice	Sovrapposizione da 2 a 3 pollici	Migliora resistenza al taglio
Livello di tensione	Altamente allungato	Rilassato/Bassa tensione	Previene il “restringimento” e la desquamazione

4. Corretta sovrapposizione e sigillatura degli angoli

Quando si sigilla un giunto circonferenziale, un minimo Sovrapposizione di 2 pollici (50 mm). alla fine dell'avvolgimento si consiglia. Sui condotti rettangolari, assicurarsi che il nastro si estenda ben oltre l'angolo. Per Riparazione di condotti HVAC nei plenum ad alta pressione, è preferibile un metodo "shingle-lap", in cui il pezzo superiore del nastro si sovrappone al pezzo inferiore, per evitare che l'aria penetri sotto i bordi e sollevi la guarnizione.

5. Ispezione post-installazione

Dopo l'applicazione, il nastro dovrebbe apparire liscio e aderire perfettamente ai contorni del condotto. Nel professionale messa in servizio , è possibile utilizzare una matita fumogena o un rilevatore di perdite a ultrasuoni attorno ai giunti nastrati per verificare una tenuta al 100% sigillo ermetico . Se si rileva un "fischio" o un movimento d'aria, l'area deve essere pulita e applicare uno strato secondario con maggiore pressione.
