Cosa rende essenziali i nastri per elementi riscaldanti in foglio di alluminio?

Nel campo della moderna gestione termica, dove flessibilità, precisione e affidabilità non sono negoziabili, Materiale dei nastri per elementi riscaldanti in foglio di alluminio è emersa come una tecnologia fondamentale. Andando ben oltre le semplici zone di riscaldamento, questi sofisticati laminati sono sistemi ingegnerizzati che convertono l'energia elettrica in calore uniforme e controllabile su una vasta gamma di superfici e geometrie complesse. Fondamentalmente, rappresentano una fusione tra scienza dei materiali e ingegneria elettrica, progettati per risolvere le sfide di riscaldamento in cui le tradizionali bobine di filo o gli elementi rigidi in ceramica falliscono. Dal mantenimento funzionale dei sensori aerospaziali critici in condizioni gelide alla fornitura di calore delicato e localizzato nei dispositivi di terapia medica, questi nastri consentono l'innovazione essendo sottili, leggeri e conformabili. Comprenderne la struttura, dai percorsi conduttivi del foglio di alluminio agli strati isolanti specializzati, è fondamentale per sfruttarne tutto il potenziale. Questo articolo approfondisce il motivo per cui questo materiale è indispensabile, esplorandone la composizione, le proprietà straordinarie, le diverse applicazioni e i criteri di selezione critici per ingegneri e progettisti.

Introduzione: Il nucleo del moderno riscaldamento flessibile

L’avvento di soluzioni di riscaldamento flessibili ha rivoluzionato la progettazione dei prodotti in tutti i settori. Materiale dei nastri per elementi riscaldanti in foglio di alluminio è al centro di questa rivoluzione. Essenzialmente, si tratta di strutture sottili e laminate in cui un circuito di foglio di alluminio inciso con precisione funge da elemento riscaldante resistivo. Quando una corrente elettrica passa attraverso questo disegno a lamina, la sua resistenza intrinseca genera calore in modo uniforme su tutta la sua superficie. Questo principio fondamentale è racchiuso in un formato nastro durevole e flessibile, che consente l'integrazione diretta su superfici curve, parti mobili o all'interno di assiemi compatti. Il passaggio da riscaldatori ingombranti e fragili a questi sistemi a film sottile offre vantaggi senza precedenti, tra cui una migliore efficienza termica grazie al contatto diretto con la superficie, un consumo energetico ridotto, una maggiore libertà di progettazione e una maggiore affidabilità del prodotto. Non sono semplicemente un componente ma una tecnologia abilitante che consente soluzioni termiche più intelligenti, leggere e più incentrate sull’utente.

• Libertà di progettazione: Consente il riscaldamento su superfici complesse e tridimensionali impossibili per i riscaldatori rigidi.
• Distribuzione uniforme del calore: Il motivo a lamina incisa fornisce calore uniforme su tutta l'area attiva, eliminando i punti caldi.
• Risposta termica rapida: La bassa massa termica consente tempi di riscaldamento e raffreddamento rapidi, consentendo un controllo preciso della temperatura.

Approfondimento: materiali e costruzione dei nastri riscaldanti

Le prestazioni e l'affidabilità di un nastro riscaldante sono dettate dalla sua struttura multistrato. Ogni strato svolge una funzione distinta e fondamentale, lavorando in sinergia per produrre calore sicuro, efficiente e duraturo. Un tipico materiale del nastro in foglio di alluminio del riscaldatore flessibile l'impilamento è una meraviglia dell'ingegneria dei materiali. Si inizia con l'elemento resistivo centrale: il foglio di alluminio stesso. La scelta della lega, della tempra e dello spessore (spesso compreso tra 0,0005" e 0,002") influenza direttamente la resistenza elettrica, la capacità di trasporto di corrente e la durata meccanica del riscaldatore. Questa lamina è incisa chimicamente o meccanicamente in uno schema circuitale specifico, che definisce la distribuzione del calore e la potenza. Successivamente, lo strato adesivo lega questo elemento ai substrati isolanti. Questo è un bivio critico; per alcuni modelli, a nastro riscaldante adesivo conduttivo in foglio di alluminio viene utilizzato per garantire il collegamento elettrico alle sbarre collettrici, mentre nella maggior parte dei settori è essenziale per l'isolamento un adesivo non conduttivo e termicamente stabile.

La lamina e l'adesivo vengono quindi incapsulati tra strati di isolamento dielettrico. La scelta dell'isolamento è fondamentale per la valutazione della temperatura e la protezione dell'ambiente. La pellicola in poliimmide (Kapton) è la scelta migliore per molte applicazioni, portando alle specifiche comuni di Nastro in foglio di alluminio in poliimmide per applicazioni di riscaldamento . Offre un eccellente equilibrio tra resistenza alle alte temperature, resistenza meccanica e resistenza chimica. Per temperature ancora più elevate o ambienti flessibili più esigenti, vengono utilizzati compositi siliconici in gomma siliconica o rinforzati con fibra di vetro. Infine, è possibile aggiungere un rivestimento protettivo opzionale o un supporto adesivo sensibile alla pressione (PSA) per una facile installazione. Questa stratificazione precisa trasforma materiali semplici in un sistema di riscaldamento robusto e integrato.

Proprietà chiave per prestazioni affidabili

Selezionando il diritto Materiale dei nastri per elementi riscaldanti in foglio di alluminio richiede una conoscenza approfondita delle proprietà prestazionali chiave che garantiscono l'affidabilità nell'applicazione di destinazione. Il primo tra questi è la prestazione termica. A nastro in foglio di alluminio ad alta temperatura per elementi riscaldanti non deve solo raggiungere la temperatura operativa desiderata, ma farlo in modo stabile e sicuro per migliaia di cicli. La combinazione del punto di fusione della lega di alluminio e, cosa più critica, la temperatura operativa continua del materiale isolante (spesso 150°C per la poliimmide, fino a 200°C per il silicone) definisce questo limite. Altrettanto importante è la prestazione elettrica. La resistività della lamina e lo schema del circuito progettato determinano la densità di watt (watt per pollice quadrato), che deve essere calcolata attentamente per evitare il surriscaldamento dell'isolamento o causare instabilità termica. L'uniformità del calore è un segno distintivo dei riscaldatori a lamina ben progettati, derivante dalla sezione trasversale coerente dei percorsi incisi.

Oltre al calore e all’elettricità, la durabilità meccanica e ambientale sono cruciali. La flessibilità è una delle ragioni principali per scegliere questa tecnologia; il nastro deve resistere a piegature, pieghe o vibrazioni ripetute senza incrinare la pellicola o delaminare gli strati. La resistenza all'umidità, agli agenti chimici e all'abrasione è dettata dall'isolamento esterno e dai metodi di sigillatura. Ad esempio, un riscaldatore incapsulato in gomma siliconica offre una resistenza superiore all'umidità e agli agenti chimici rispetto a un laminato di base in poliimmide, rendendolo adatto ad ambienti difficili di sterilizzazione industriale o medica. Queste proprietà non sono indipendenti ma correlate, richiedendo una visione olistica durante la fase di specifica.

• Intervallo di temperatura e stabilità: In grado di operare da temperature criogeniche fino a oltre 200°C, con resistenza stabile nel tempo.
• Densità di Watt uniforme: Fornisce una distribuzione uniforme del calore, fondamentale per processi come la laminazione o il riscaldamento medicale.
• Eccellente rigidità dielettrica: L'isolamento ad alta tensione garantisce la sicurezza dell'utente e previene i cortocircuiti.
• Basso degassamento: Essenziale per applicazioni nel vuoto o aerospaziali per prevenire la contaminazione.

Applicazioni primarie in tutti i settori

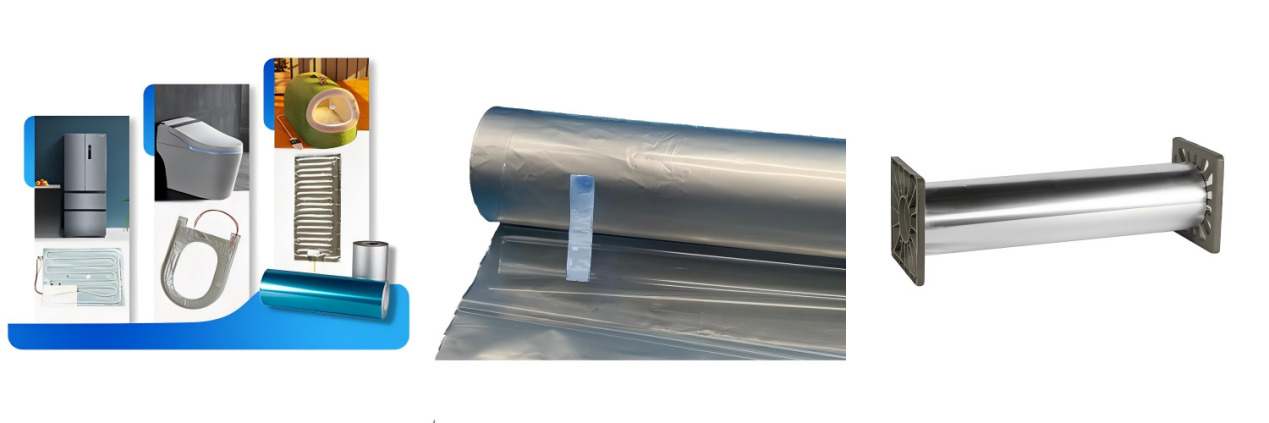

Gli attributi unici di materiale del nastro in foglio di alluminio del riscaldatore flessibile hanno portato alla sua adozione in una straordinaria varietà di campi. In ogni caso, risolve una specifica sfida termica che le tecnologie alternative non possono affrontare in modo altrettanto efficace. Nel settore medico e sanitario, il comfort e la sicurezza del paziente sono fondamentali. Questi nastri sono parte integrante dei cuscinetti riscaldanti terapeutici, dei riscaldatori di liquidi per sangue/flebo e delle apparecchiature per terapia respiratoria, fornendo calore costante a basso wattaggio, controllabile e sicuro per il contatto umano. Le industrie aerospaziale e automobilistica li sfruttano per applicazioni critiche di sghiacciamento e antighiaccio su bordi alari, tubi pilota e sensori, dove peso ridotto, affidabilità e capacità di adattarsi alle superfici aerodinamiche sono vitali.

L'elettronica di consumo utilizza sottili elementi riscaldanti dietro gli schermi LCD in climi estremi per mantenere la funzionalità o nei pacchi batteria per garantire temperature di ricarica ottimali. Le applicazioni industriali sono vaste e spaziano dal mantenimento della temperatura di processo nelle linee dei fluidi e negli strumenti analitici alla fornitura di calore di tenuta nei macchinari per l'imballaggio. La capacità di creare nastri per elementi riscaldanti in foglio di alluminio fustellati personalizzati praticamente in qualsiasi forma, consente agli ingegneri di posizionare il calore esattamente dove è necessario, riducendo al minimo gli sprechi energetici e massimizzando l'efficienza del sistema. Questa diversità di applicazioni sottolinea il ruolo del materiale come strumento termico versatile.

Guida alla progettazione e alla selezione

Implementare con successo una soluzione di nastro riscaldante è un processo meticoloso che inizia con requisiti chiari. Il percorso per specificare nastri per elementi riscaldanti in foglio di alluminio fustellati personalizzati implica la definizione di diversi parametri interdipendenti. Innanzitutto, i requisiti termici: temperatura operativa desiderata, condizioni ambientali, tempo di riscaldamento e potenza totale necessaria. Ciò determina la densità di watt necessaria. In secondo luogo, i parametri elettrici: tensione disponibile (AC o DC) e limiti di corrente. Utilizzando la legge di Ohm e la resistività della lamina, questo definisce la resistenza totale del modello di circuito e la geometria della traccia. In terzo luogo, i vincoli meccanici e ambientali: lo spazio disponibile, la flessibilità richiesta, l’esposizione all’umidità, alle sostanze chimiche o all’abrasione. Ciò guida la scelta tra a Nastro in foglio di alluminio in poliimmide per applicazioni di riscaldamento per un ambiente pulito, ad alta temperatura o una struttura in gomma siliconica per un ambiente umido e abrasivo.

Un punto decisionale critico, spesso trascurato, è il metodo di collegamento elettrico. Utilizzando a nastro riscaldante adesivo conduttivo in foglio di alluminio nei punti di connessione delle sbarre collettrici può semplificare l'assemblaggio e migliorare l'affidabilità rispetto alla crimpatura meccanica, soprattutto in ambienti ad alte vibrazioni. Infine, per l’integrazione è essenziale considerare il processo di produzione, indipendentemente dal fatto che il nastro venga fornito su bobina, in pezzi singoli o con sensori e controller integrati. Il coinvolgimento degli esperti nelle prime fasi della fase di progettazione può aiutare a orientarsi tra queste scelte per ottimizzare prestazioni, costi e producibilità.

• Definire gli obiettivi termici: Calcolare la potenza richiesta in base alla perdita di calore e all'aumento di temperatura desiderato.
• Mappa Vincoli Elettrici: Determinare la tensione operativa e lo spazio disponibile per modellare la resistenza e il modello del circuito.
• Seleziona la costruzione: Scegli il materiale isolante (poliimmide, silicone) in base alla temperatura, alla flessibilità e alle esigenze ambientali.
• Piano per l'integrazione: Specificare il tipo di connessione (linguette saldate, adesivo conduttivo, connettori ZIF), cavi e metodo di montaggio.

Domande frequenti

In che modo il foglio di alluminio crea calore in questi nastri?

Il foglio di alluminio genera calore attraverso il principio fondamentale del riscaldamento Joule (chiamato anche riscaldamento resistivo). Quando una corrente elettrica è costretta a fluire attraverso i sottili percorsi di un foglio di alluminio inciso all'interno del nastro, incontra una resistenza elettrica. Questa resistenza impedisce il flusso di elettroni, provocando la conversione dell'energia cinetica in energia termica (calore). La quantità di calore generato viene calcolata con precisione utilizzando la formula P = I²R (Potenza = Corrente al quadrato x Resistenza). Progettando attentamente la lega della lamina, lo spessore e lo specifico disegno a serpentina su cui è incisa, i produttori possono controllare la resistenza totale del nastro e, quindi, la sua emissione di calore (wattaggio) e la distribuzione su tutta la superficie, rendendolo Materiale dei nastri per elementi riscaldanti in foglio di alluminio una fonte di calore altamente prevedibile ed efficiente.

Qual è la temperatura massima per questi nastri riscaldanti?

La temperatura massima di esercizio non è determinata esclusivamente dal foglio di alluminio (che fonde a ~660°C) ma dai materiali isolanti che lo incapsulano. Per norma Nastro in foglio di alluminio in poliimmide per applicazioni di riscaldamento , la temperatura operativa continua varia tipicamente da 150°C a 180°C (da 302°F a 356°F), limitata dalla pellicola di poliimmide. Per gli ambienti più estremi, le costruzioni che utilizzano isolamento in gomma siliconica o poliimmidi ad alta temperatura possono consentire il funzionamento continuo fino a 220°C (428°F) o anche superiore per brevi periodi. È fondamentale consultare le specifiche del produttore sia per i valori nominali di temperatura continua che per quelli di picco, poiché il superamento di questi può portare a rottura, delaminazione e guasto dell'isolamento. Pertanto, specificando a nastro in foglio di alluminio ad alta temperatura per elementi riscaldanti richiede che la temperatura nominale corrisponda a quella massima dell'applicazione con un margine di sicurezza.

Possono essere piegati o modellati dopo l'installazione?

Sì, uno dei vantaggi principali di questa tecnologia è la sua flessibilità intrinseca. Materiale del nastro in foglio di alluminio riscaldatore flessibile è progettato per essere conformabile. Tuttavia, ci sono limitazioni importanti. Possono essere piegati attorno a curve statiche durante l'installazione iniziale, ma è necessario evitare pieghe nette (piegature con raggio molto piccolo), poiché ciò può sollecitare e potenzialmente rompere il circuito della lamina incisa o gli strati isolanti, portando a un punto caldo o un circuito aperto. Non sono progettati per flessioni dinamiche e ripetitive durante il funzionamento (come su una cerniera in movimento continuo). Per le applicazioni che richiedono movimento, vengono utilizzate costruzioni specifiche con lamine più duttili e incapsulamento robusto (come la gomma siliconica). Seguire sempre le specifiche del raggio di curvatura minimo del produttore, che spesso è 5-10 volte lo spessore totale del nastro.

Come posso determinare la giusta potenza e dimensione?

Determinare la potenza corretta e le dimensioni fisiche richiede un calcolo termico. Innanzitutto, identifica l'oggetto che devi riscaldare: la sua massa, il materiale (capacità termica specifica) e l'aumento di temperatura desiderato in un tempo specifico. Questo ti dà l'energia totale richiesta. In secondo luogo, tenere conto delle perdite di calore nell’ambiente attraverso conduzione, convezione e radiazione, che spesso è il fattore dominante nel riscaldamento prolungato. Per stime semplici, calcolatori online o manuali di ingegneria forniscono formule di perdita di calore per forme comuni. La potenza totale richiesta è la somma dell'energia necessaria per il riscaldamento iniziale più la potenza continua per contrastare le perdite. La dimensione (area) del riscaldatore viene quindi determinata dividendo la potenza totale per una densità di watt sicura (ad esempio, 5-10 W/in² per la poliimmide, maggiore per il silicone). Per progetti complessi, software di simulazione termica o consulenza con un produttore specializzato in nastri per elementi riscaldanti in foglio di alluminio fustellati personalizzati è altamente raccomandato.

Questi nastri sono sicuri per applicazioni mediche o legate al settore alimentare?

Sì, ma con avvertenze critiche. I nastri riscaldanti possono essere prodotti per essere sicuri per applicazioni mediche e a contatto con gli alimenti, ma non tutti i nastri standard sono adatti. La sicurezza dipende dai materiali specifici utilizzati nella costruzione. Per i dispositivi medici, i materiali devono spesso essere biocompatibili, non tossici e in grado di resistere alla sterilizzazione (ad esempio, autoclavaggio, radiazioni gamma o gas EtO). Vengono comunemente utilizzati isolamenti come gradi specifici di gomma siliconica. Per le applicazioni legate agli alimenti, i materiali devono essere conformi alle normative pertinenti sulla sicurezza alimentare (come FDA 21 CFR negli Stati Uniti), il che significa che non devono rilasciare sostanze nocive in condizioni operative. È imperativo dichiarare esplicitamente la necessità di conformità medica o alimentare durante l’approvvigionamento nastro riscaldante adesivo conduttivo in foglio di alluminio o qualsiasi componente e richiedere documentazione come la certificazione USP Classe VI o le dichiarazioni di conformità FDA al fornitore del materiale e al produttore del riscaldatore finito.
